回轉窯生產活性石灰生產線

時間：2023-04-18 14:34:07 點擊：3834 次來源：洛陽建材建筑設計研究院有限公司

　　回轉窯煅燒活性石灰生產線

　　產品描述

　　回轉窯是全世界廣泛采用的煅燒活性石灰的設備，用回轉窯煅燒的活性石灰約占世界活性石灰總產量的1/3以上。回轉窯具有以下優點：第一，煅燒的石灰質量高于所有豎窯生產的石灰；第二，能燒5mm以上的碎石灰石，提高了礦山資源的利用率，降低石灰生產成本；第三，機械化程度高，控制系統比較簡單，生產操作易于掌握；第四，單窯產能高。

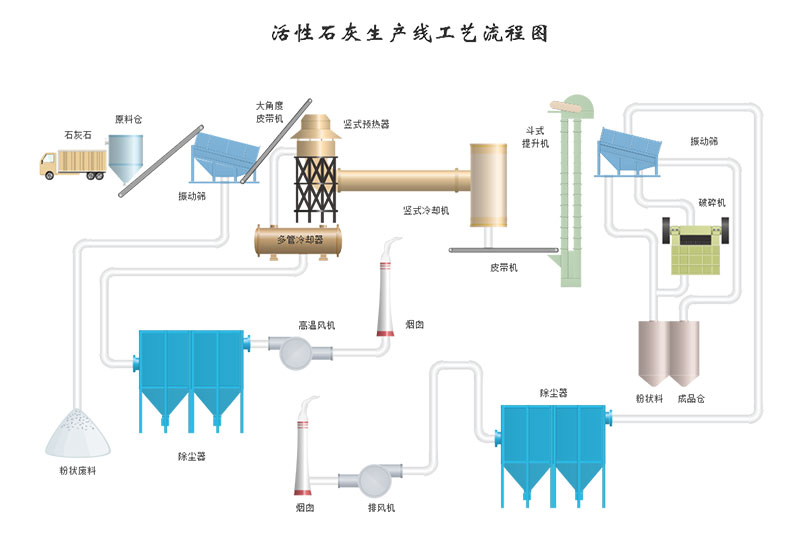

　　工作原理

　　石灰石在預熱器被1150攝氏度窯煙氣加熱到900攝氏度左右，約有30%分解，經液壓推桿推入回轉窯內，石灰石在回轉窯內經焙燒分解為CaO和CO2。分解后生成石灰進入冷卻器，在冷卻器內被鼓入的冷空氣冷卻到100攝氏度以下排出。經熱交換的600攝氏度熱空氣進入窯與煤氣混合燃料。廢氣再兌入冷風經引風機進入袋式除塵器，再經排風機排入煙囪。排出冷卻器的石灰經振動給料機、鏈斗運輸機、斗式提升機、膠帶輸送機送入石灰貯庫。根據用戶需要確定是否進行篩分等工序。

　　在整個石灰焙燒系統中，預熱器根據產量不同分成若干個預熱室，每個預熱室配備一套液壓推料裝置，并配有自動化控制系統將相關數據輸送至中控室的PLC控制平臺，實現中央集中控制。此系統自動化程度高，可實現單點可控，使生產過程更便捷。

　　在工藝上注重系統平衡，在系統漏風等方面進行了改進，使物料與燃料的配比更加合理，減少了燃料能量損失，節省投資。

　　質量指標：活性石灰的活性度≥360，輕燒白云石的活性≥25灼減≤0.3，廢氣出口溫度均小于200℃，廢氣含塵量小于50mg/Nm3。

　　活性石灰回轉窯規格技術參數

回轉窯規格	設計能力(t/d)		有效容積(m3)	燃燒溫度℃		豎式預熱器	成品冷卻
回轉窯規格	活性石灰	輕燒白云	有效容積(m3)	活性石灰	輕燒白云	豎式預熱器	成品冷卻
①2.5×40	200	180	140	1250-	1170-1230	八推頭	單冷機
①2.8×42	230	200	190	1250-	1170-1230	八推頭	單冷機
①3.0×46	250	220	235	1250-	1170-1230	十推頭	單冷機/豎式冷卻
①3.2×50	320	300	292	1250-	1170-1230	十推頭	單冷機/豎式冷卻
①3.5×54	400	350	390	1350	1210	十二推頭	豎式冷卻器
①3.6×55	450	380	420	1350	1210
①3.8×58	500	430	505	1350	1210
①4.0×60	600	500	585	1350	1210	十六推頭
①4.3×65	750	600	750	1350	1210	十六推頭
①4.3×65	800	720	900	1350	1210	二十推頭
①4.8×70	1000	850	1005	1350	1210	二十推頭
